結構雷達廠家 在混凝土結構中，鋼筋主要承受拉力并具備優異的延展性，能有效彌補混凝土脆弱易開裂，抗拉能力差的問題。因此在建筑結構進行項目驗收或者定期維護時，常常被作為重點檢測對象。
結構雷達廠家GP8000手持雷達
因鋼筋縱橫交錯地分布在建筑結構中，常會出現保護層測試不準的情況(一般測試值比實際值偏低)。特別是第二層鋼筋，鋼筋掃描儀經常無法探測到，需要雙面布置測試才行。此外，底板測試還需要借助常規樓板測厚儀，但也存在需要在雙面布置探頭的問題。
巡鷹智檢提出的GP8000手持雷達可有效解決這個問題：首先用GP8000手持雷達對梁板結構進行快速掃描，確認兩層鋼筋大概埋深，可再用Profometer 6 鋼筋掃描儀進行介電常數校準。
GP8000結構雷達 的優勢：
小巧輕便（22.1 x 18 x 14 cm），有8 mm離地間隙，允許測試表面存在一定的粗糙度；
采用Wifi 傳輸信號，雷達天線和收集器之間無需連線，可以實現單人簡單操作，非常適用于高速路梁板這種需要登高作業的環境；
一個設備即可實現多種功能：測鋼筋，管道，底板位置等。

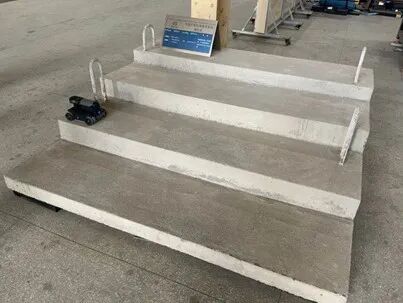

第二層鋼筋分布探測實驗(某省公路檢測中心結構實驗室)
巡鷹智檢在客戶結構實驗室現場，通過GP8000手持雷達展示了雙層鋼筋的探測過程與結果。

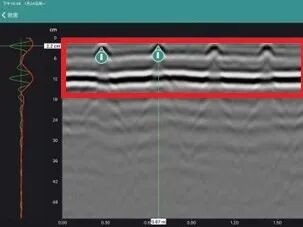

單層鋼筋的雷達圖及熱點圖如圖紅框位置所示，可清晰地看到單層鋼筋的分布位置及底板反射。
雙層鋼筋的雷達圖及熱點圖該雙層鋼筋的檢測測試中，在GP8000的雷達圖及熱點圖上，能明顯看到雙層鋼筋及底板反射位置，底板反射位置在27 CM，檢測結果簡單，直觀。
老舊建筑結構內鋼筋分布檢測（某建科院辦公樓）

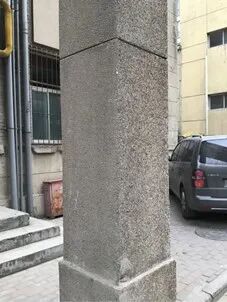

某建科院辦公樓建造時間較早，通過 GP8000 手持雷達探測辦公樓立柱的鋼筋分布情況。
上圖為GP8000結構雷達在現場掃描后測得的雷達圖及熱點圖，清晰地顯示出雙層鋼筋及底板反射位置，右圖可判斷底板在55 CM處。
總結： 從上述兩個案例可看出，GP8000 手持雷達相比傳統鋼筋定位儀有兩方面突出的優勢：
雙層鋼筋測試 。鋼筋掃描儀測鋼筋有效深度一般在18.5 CM 且要滿足①鋼筋直徑必須足夠大；②鋼筋掃描儀只能測試第一層鋼筋。GP8000 有效測試深度達到 80 CM，可以同時測試兩層鋼筋；底板測試 。一般鋼筋掃描儀是電磁感應的工作原理，所以對金屬信號才有反應，無底板測試功能。GP8000手持雷達，采用雷達波的工作原理，可測試不同界面反射位置，能清晰地測得底板位置。
巡鷹智檢 （Screening Eagle Technologies ），由瑞士無損檢測儀器品牌Proceq和新加坡機器人技術公司Dreamlab合并而成，為建筑和基礎設施建設行業的智能檢測提供技術平臺?！翱萍甲o衛已筑”（Protect the built world）-巡鷹智檢的使命是運用直觀的軟件、便捷式傳感器和可靠的數據來保護固定資產及基礎設施的建筑領域，為施工和資產維護決策實施缺陷探測、數據采集和狀況評估，并實現有效的預防性的診斷及維護建議，從而延長固定資產和基礎設施壽命，增加業主的長期價值。
